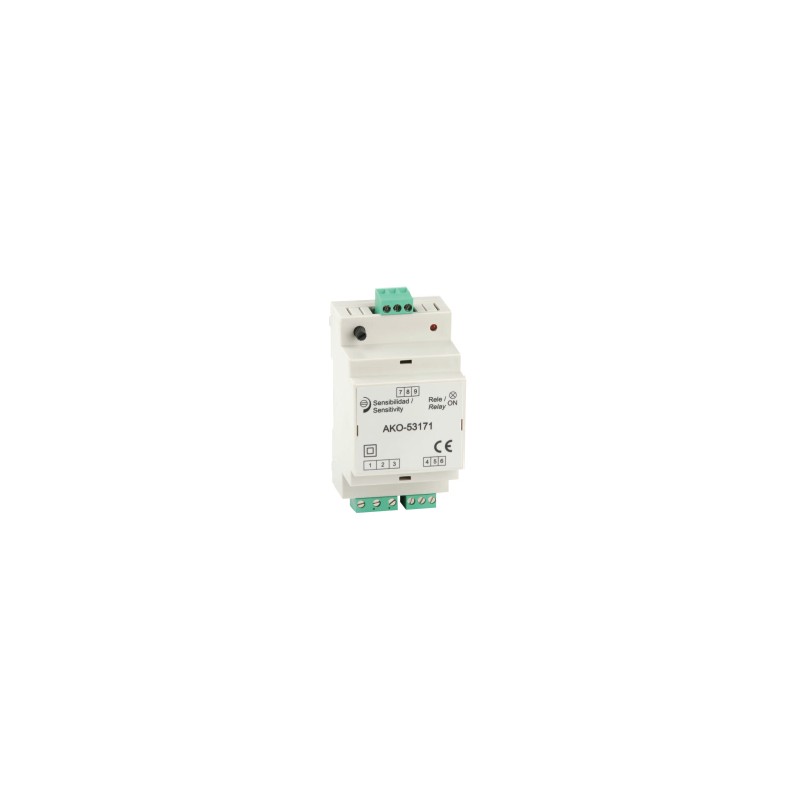

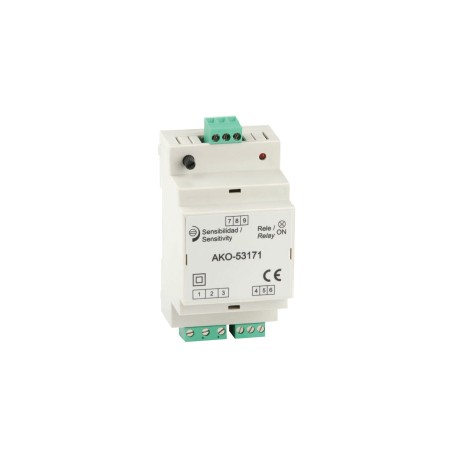

Control de trasvase, llenado (depósito) / vaciado (pozo)

MÁS INFO

CARACTERÍSTICAS

• Protección contra perturbaciones de tormentas mediante varistores.
• A través de las sondas circula corriente alterna para evitar los fenómenos de electrólisis.
• Potenciómetro frontal para regular la sensibilidad.
• Actúan por la discriminación entre la resistencia del líquido entre dos sondas sumergidas y la ajustada en el potenciómetro de regulación de sensibilidad.
• LED indicador del status del relé.
• Relé conmutado que permite realizar la función de llenado (depósito) o vaciado (pozo).
• Bitensión pueden ser alimentados a 230V o 400V.
• Para raíl DIN y bornes enchufables.

APLICACIONES

Se utilizan para el control y regulación del nivel de líquidos conductores detectando el máximo y mínimo tanto en el llenado como en el vaciado de pozos o depósitos.

Permiten controlar el trasvase de líquido entre pozos y depósitos utilizando el modelo adecuado. No son adecuados para líquidos inflamables o para trabajar en zonas clasificadas como potencialmente explosivas.

• Protección contra perturbaciones de tormentas mediante varistores.
• Regulación de sensibilidad.

CARACTERÍSTICAS TÉCNICAS

• Alimentación: 230/400V~ ±10%, 50/60Hz
• Potencia máxima absorbida: 5VA
• Tensión en las sondas: 24 V~pp (9 V~ rms), 50/60Hz
• Regulación de la sensibilidad: 3KW a / to 65KW
• 2 Cable de 1 a 2,5mm para sondas: Longitud máx. / Max. length 200m
• Relé de salida: SPDT, 8A, 250V
• Temperatura de trabajo: -20ºC a / to +60ºC
• Capacidad de los bornes: 2 2,5mm
• Sistema de montaje: Sobre raíl DIN 43880
• Dimensiones nominales: 90 x 58 x 52,5mm
• Grado de protección: IP2X
• Caja de material ABS: Grado V0 (UL-94)
• Categoría de instalación: II según CEI 664
